Konstruktion
Warum ein Schlenz-Wintergarten dicht bleibt
Ob ein Wintergarten nach 20 Jahren noch dicht ist, entscheidet sich an wenigen Stellen: an den Fugen der Rahmen und an den Knotenpunkten des Dachs, wo das Glas aufliegt. Auf dieser Seite zeigen wir, wie wir diese Stellen bauen.
Rahmen
Die Labyrinthverbindung: Rahmen ohne Toleranzfugen
Wo zwei Rahmenhölzer aufeinandertreffen, entsteht normalerweise eine Fuge, die abgedichtet werden muss. Bei uns nicht. Bei dieser Fugenverbindung greifen vier trapezförmige Federn wechselseitig in gegenüberliegende Nuten. Die erste Nut-Feder-Verbindung sitzt nur 5 mm unter der Bauteiloberfläche, innen wie außen. Die Federn werden in die Nuten verpresst und verschraubt. Die Beschichtung verklebt dabei zu einer dichten Verbindung, die sich nicht mehr lösen lässt.
Alle Rahmen fertigen wir mit 0,2 mm Übermaß, fügen sie probeweise zusammen und arbeiten sie im Zehntelbereich nach, bis die Konstruktion fugenlos ist. Selbst die Dicke der späteren Beschichtung ist dabei eingerechnet. Der ganze Wintergarten wird so zu einer exakt verzahnten Einheit. Deshalb brauchen wir keine Toleranzausgleichsfugen.
Das geht nur, weil wir alle Festverglasungsrahmen, Schiebetüren, Kippfenster und Falttüren selbst herstellen und im Rohzustand rundum außenprofilieren. Mit zugekauften Fensterelementen wäre eine so verzahnte Konstruktion nicht herstellbar. Die Werkstoffe selbst stehen unter Materialien, die Bauarten unter Wintergarten. Was die schlanke Hülle für die Nutzfläche bedeutet, steht unter Wohnraumerweiterung.
Knotenpunkte
Der Schwalbenschwanz-Verbinder: 500 kg am Knoten
Ein Wintergartendach hängt an seinen Knoten: Dort, wo die Dachsparren unten auf die Traufe und oben auf den First treffen, wirken durch Wind und Schnee die höchsten Kräfte. Dort setzen wir einen zweiteiligen, CNC-gefrästen Verbinder aus hochfestem Aluminium ein. Der 130 mm hohe Verbinder nimmt 500 kg auf, dreimal so viel, wie ein etwa 3 Meter langer Sparren braucht. 24 Schrauben je Verbindung halten den Knoten in Form.
Die Schwalbenschwanzverbindung nimmt lotrechte Kräfte auf und ebenso Kräfte in Richtung der Sparren. Die Sparren sind dadurch zugstabil mit First und Traufe verbunden. Die Reserve verhindert, dass sich die Holzverbindung über die Jahre verformt. Deshalb bleibt die Glasauflage eben, und weder Glasbruch noch Undichtigkeit entstehen. Von außen ist der Verbinder nicht zu sehen.
Das Dach
Vier Ebenen, wo eine dicht sein müsste
Der Dachbereich ist der empfindlichste Punkt jedes Wintergartens. Hier arbeiten wir mit vier Ebenen übereinander, jede für sich ein Schutz gegen Wasser. Weil das Dach ohne Wärmebrücken auskommt, ist es zugleich besonders energieeffizient.
1. Schwitzwasserabführung
Unterhalb der Dachscheiben. Diese Ebene muss nach außen entwässert werden, sonst nützt sie nichts.
2. Butylband
Mit dem Butylband werden die Dachscheiben verklebt.
3. Aluminium-Grundprofil
Mit witterungsstabilen EPDM-Dichtungen.
4. Aluminium-Deckprofil
Aufgeklipst, erhältlich in allen RAL-Farben. Es schützt die Verschraubungen im Grundprofil vor Regen und Sonne.
Holz innen, Aluminium außen
Uf 1,0 W/m²K ohne weiche Dämmstoffe
Das Dach muss tragen und dämmen zugleich. Als Isolator setzen wir dafür ausschließlich Brettschichtholz ein, keine weichen Dämmstoffe. Das Dachsystem erreicht damit einen geprüften Uf-Wert von 1,0 W/m²K für die Rahmenanteile. Die Stabilität des Holzes ist wichtig, wenn eine Außenbeschattung auf dem Dach montiert wird oder steile Dachflächen Dreifachglas tragen.
Aluminium leitet Wärme sehr gut. Deshalb kommt es nur an die Außenseite, wo es Holz und Beschichtung vor dem Wetter schützt.
Was das in der Summe ergibt, haben wir an einem Beispielwintergarten gerechnet: 5 × 3 Meter Grundfläche, 2,30 bis 3 Meter hoch, eine Schiebetür, zwei Kippflügel, Verglasung Ug 0,6 W/m²K, alle Verluste einschließlich der geneigten Dachscheiben berücksichtigt.
0,76 W/m²K
mittlerer U-Wert der gesamten Konstruktion im Beispiel, passivhaustauglich mit unserer Standard-Holz-Alu-Bauweise.
9 cm
stark ist die Gebäudehülle trotzdem nur.
500 kg
nimmt der 130 mm hohe Schwalbenschwanz-Verbinder am Knoten auf, dreimal so viel, wie ein etwa 3 m langer Sparren braucht.
0,2 mm
Übermaß bei jedem Rahmen, probegefügt und im Zehntelbereich nachgearbeitet. Dieselbe Genauigkeit garantieren wir an der Glasauflage.
Präzision
0,2 mm an der Glasauflage
Glas verzeiht keine Unebenheit. Schon geringe Abweichungen in der Ebenheit der Glasauflage führen auf Dauer zu Glasbruch oder eindringendem Wasser. Wir garantieren an den Übergängen von Sparren zu Querriegeln, Traufe und First eine Genauigkeit von ± 0,2 mm. So kommen wir dahin:
Aufmaß mit Laser und 3D-CAD
Laserlängenmessung sowie digitale Höhen- und Winkelvermessung. Die Bauanschlüsse werden in unserem 3D-CAD-System auf Stimmigkeit geprüft, bevor gefertigt wird.
Ein zweites Mal feingehobelt
Das Leimholz wird in unserer Fertigung grundsätzlich ein zweites Mal feingehobelt. Fertig gehobeltes Leimholz vom Lieferanten ist uns nicht genau genug.
Dokumentierte Maßkontrollen
Vom Hobeln der Grundquerschnitte über die Rahmenmaße bis zur montierten Holzkonstruktion.
Kontrollmontage in der Werkstatt
Die Holzteile jedes Wintergartens werden vor der Beschichtung komplett zusammengebaut. Erst wenn alle Planmaße stimmen und alle Fugen sauber schließen, geht es weiter. Unverglaste Teilflächen bis 2,65 × 8,5 m transportieren wir in einem Stück, der Großteil aller Verschraubungen entsteht in der Werkstatt.
Statik
Statik vom Bauingenieur
Ein Glasdach trägt im Winter Schnee und muss dem Wind standhalten. Für jeden Wintergarten führt deshalb ein Bauingenieur die statische Berechnung durch: Eigengewicht, die örtliche Schnee- und Windlast und die vorgeschriebenen Lastreserven. Der Nachweis steht Ihnen auf Wunsch auch langfristig zur Verfügung.
Weil gerechnet wird, können die Holzquerschnitte so schlank ausfallen, wie es die Ansicht verlangt. Rahmenbauweise, Pfosten-Riegel-Bauweise und Mischformen planen wir in derselben Software durch.
Glaskonstruktionen an öffentlichen Gebäuden oder an Gebäuden der Klasse 4 brauchen eine prüffähige Statik. Die liefern wir, zum Beispiel für das Dach der Klinik Ebermannstadt. Für Brandschutzverglasungen reicht es nicht, Brandschutzglas einzusetzen; der Nachweis muss für das ganze Dachsystem geführt werden. Diesen Nachweis haben wir 2012 mit einer Brandprüfung am ift Rosenheim erbracht: 30 Minuten, bis 850 °C, unter simulierter Schneelast. Ergebnis F30/G30.
Glas
Dreifach-Isolierglas mit Ug 0,6 W/m²K
Der Ug-Wert ist der Wärmedurchgang der Scheibe: je kleiner, desto weniger Wärme geht verloren. Unser Dreifach-Isolierglas erreicht Ug 0,6 W/m²K mit einer Argon-Krypton-Mischung bei 34 mm Glasstärke. Der gesamte Scheibenzwischenraum beträgt nur 22 mm, ein Bereich, der sich bei Zweifachglas seit Jahrzehnten bewährt hat. Glas bis Ug 0,5 ist möglich. Der thermoplastische Randverbund kommt ohne Metall aus und wurde mit 0,3 % Gasverlust pro Jahr geprüft, übliche Butyl-Randverbunde liegen bei etwa 1 %. Am Glasrand ergibt das einen Psi-Wert von 0,037 W/mK.
Als Sonderausstattung gibt es elektrochromes Glas. Die Scheibe lässt sich über eine Folie im Glas in fünf Stufen abdunkeln. Der Energieeinlass sinkt auf 8 %, das entspricht einer außenliegenden Markise, nur ohne bewegliche Teile und mit freiem Blick in den Himmel. Kombinierbar mit Dreifachglas Ug 0,5. Mehr zu Glas und den anderen Werkstoffen unter Materialien.
Hebeschiebetüren mit 5 mm Schwelle
Auch komplexe Hebeschiebetüranlagen bauen wir selbst. Dadurch lassen sie sich in die Gesamtkonstruktion einbinden, mit Rahmenanteilen auf das Minimum reduziert. Die Schwelle zwischen innen und außen ist nur 5 mm hoch, bei voller Schlagregendichtigkeit. Kinderwagen und Rollstuhl kommen ohne Absatz auf die Terrasse.
Lüftung und Steuerung
Unsere motorgesteuerten Dachlüftungsfenster sind außen verschweißt, der Rahmen ist schlank, die Motorabdeckung läuft in einem Aluminiumgehäuse zwischen den Sparren. Die Wintergartensteuerung regelt Fenster, Markise, Jalousie, Heizung, Lüfter oder Klimagerät nach Temperatur und Luftfeuchtigkeit; eine Wetterstation liefert Außentemperatur, Wind, Niederschlag und Sonnenstand. Was bei Beschattung und Sommerklima zu bedenken ist, steht auf der Seite Wintergarten.

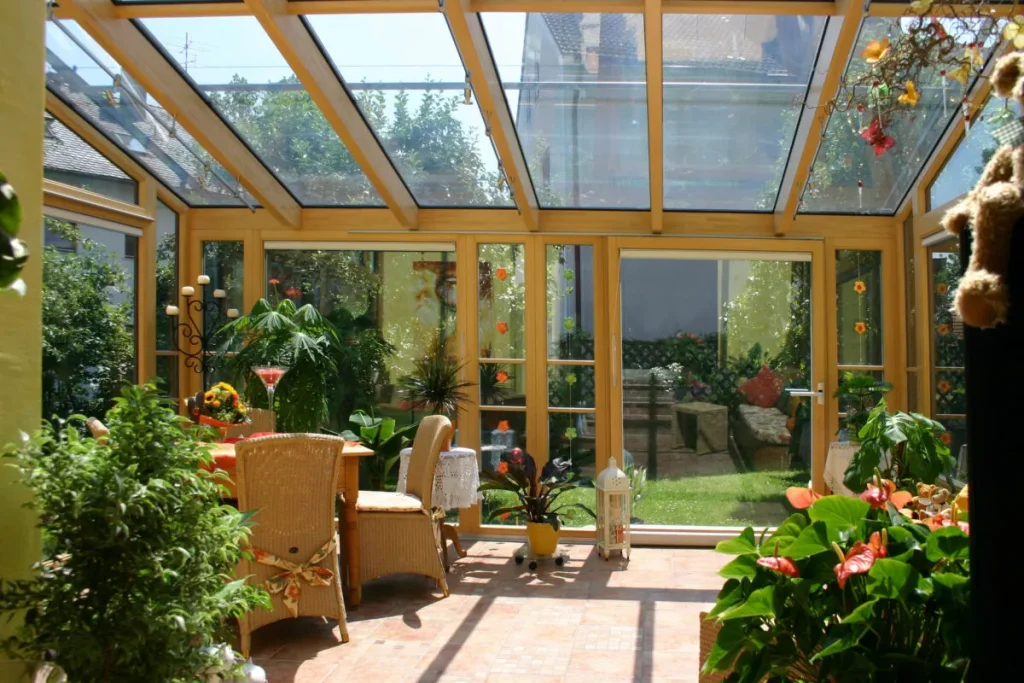

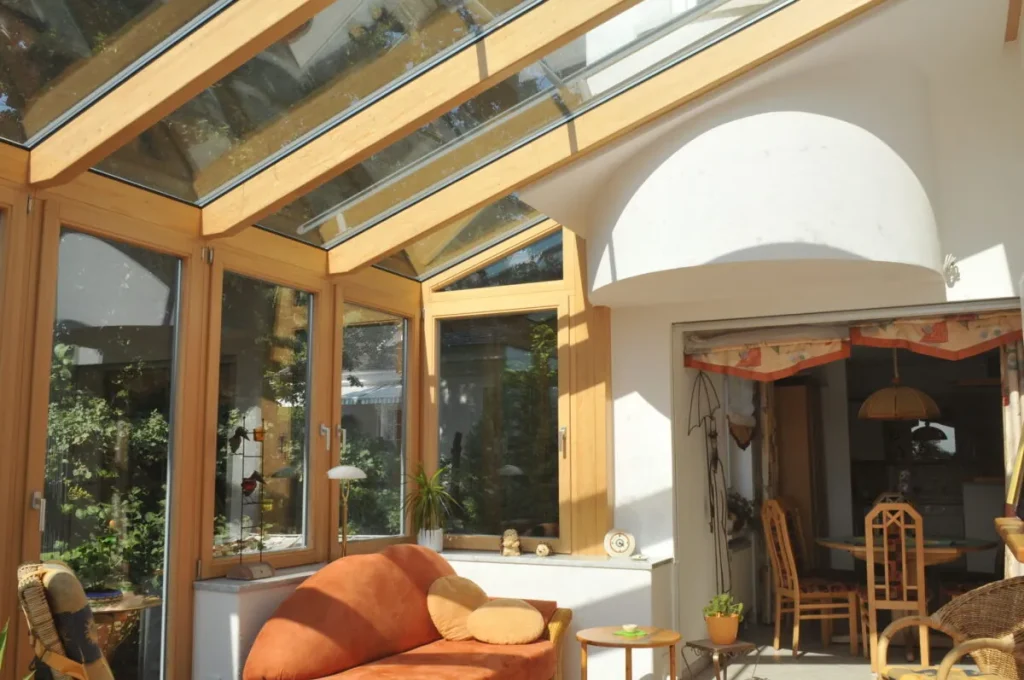

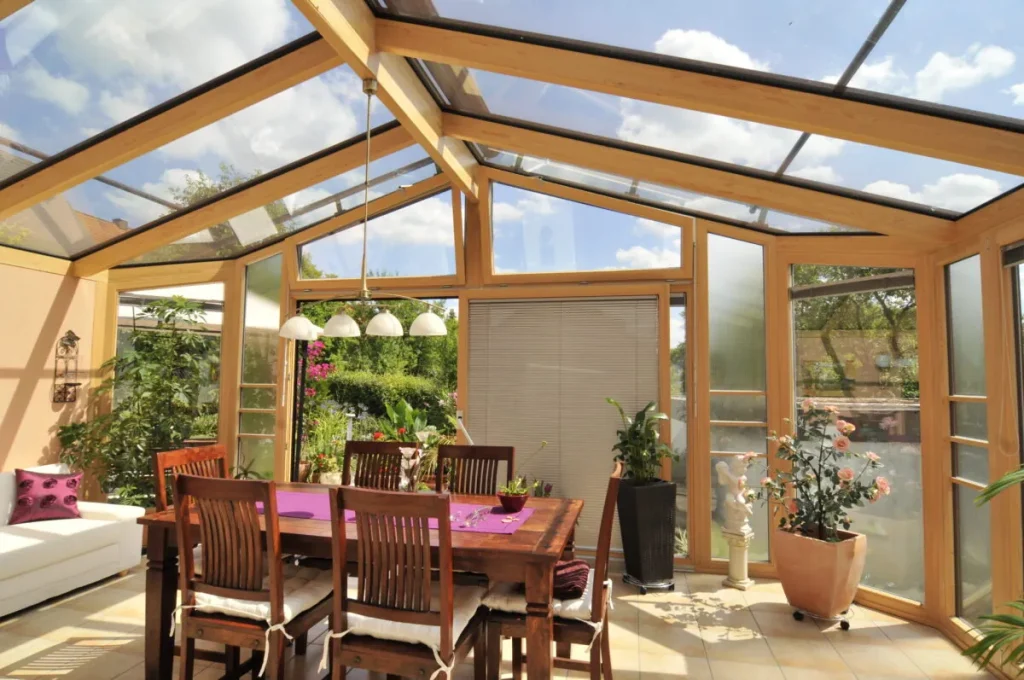

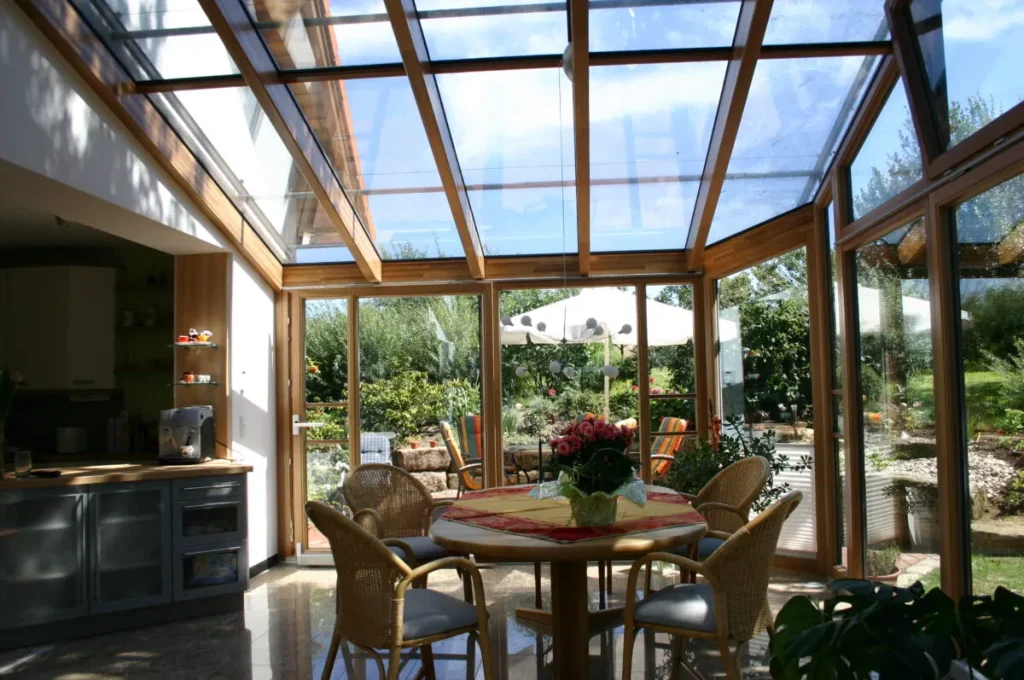

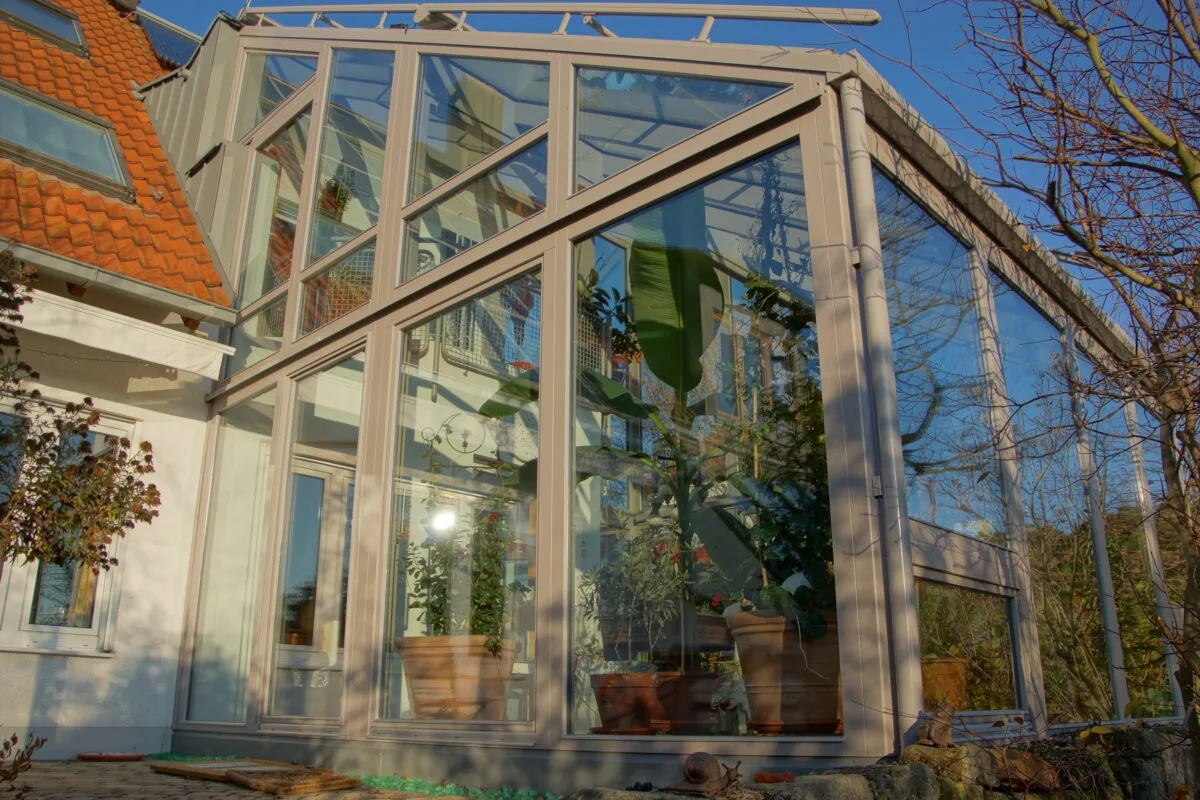

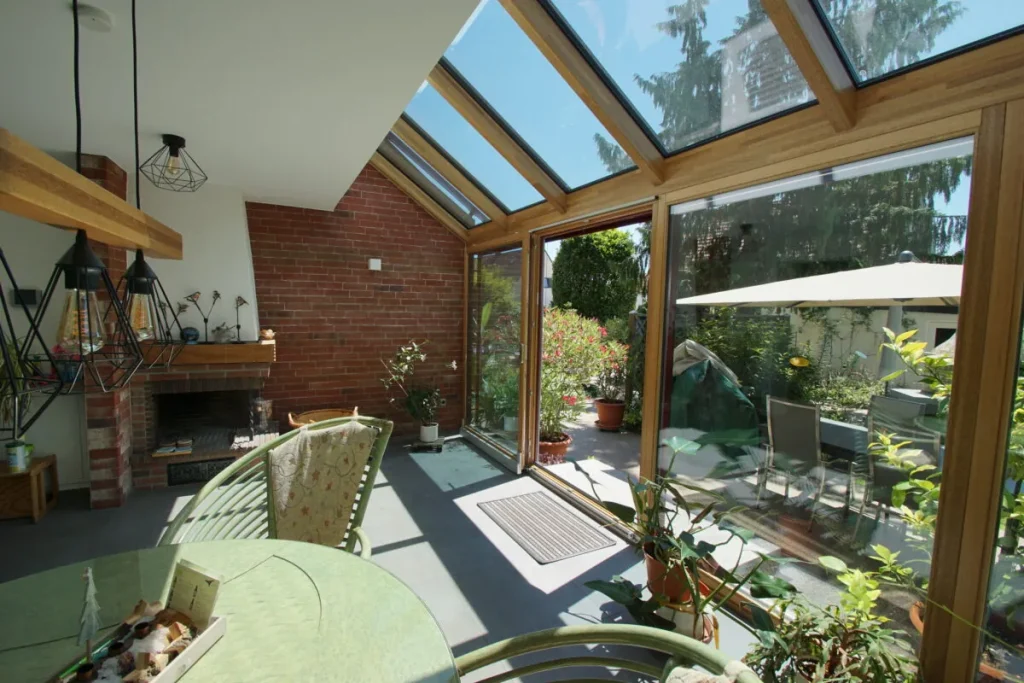

Gebaute Wintergärten
Sechs Blicke auf die Konstruktion
Häufige Fragen
Häufige Fragen zur Konstruktion
Bekomme ich die Statik ausgehändigt?
Ja. Die statische Berechnung wird für jeden Wintergarten von einem Bauingenieur erstellt und steht Ihnen auf Wunsch auch langfristig zur Verfügung.
Warum Holz innen und Aluminium außen?
Holz dämmt, Aluminium leitet Wärme. Deshalb trägt bei uns Brettschichtholz die Konstruktion und übernimmt die Dämmung, das Aluminium sitzt nur außen als Wetterschutz. So kommt das Dachsystem auf Uf 1,0 W/m²K ohne weiche Dämmstoffe, und innen bleibt eine Holzoberfläche, die man anfassen mag.
Was passiert, wenn doch einmal Wasser unter das Dachglas kommt?
Dafür gibt es die unterste der vier Dichtebenen, die Schwitzwasserabführung unter den Scheiben. Sie leitet Wasser nach außen ab. Darüber liegen Butylband, Grundprofil mit EPDM-Dichtung und das Deckprofil.
Ist der Übergang vom Wintergarten auf die Terrasse barrierefrei?
Bei unseren selbst gebauten Hebeschiebetüren beträgt die Schwellenhöhe 5 mm. Das ist kein Hindernis für Rollstuhl oder Kinderwagen und trotzdem schlagregendicht.
